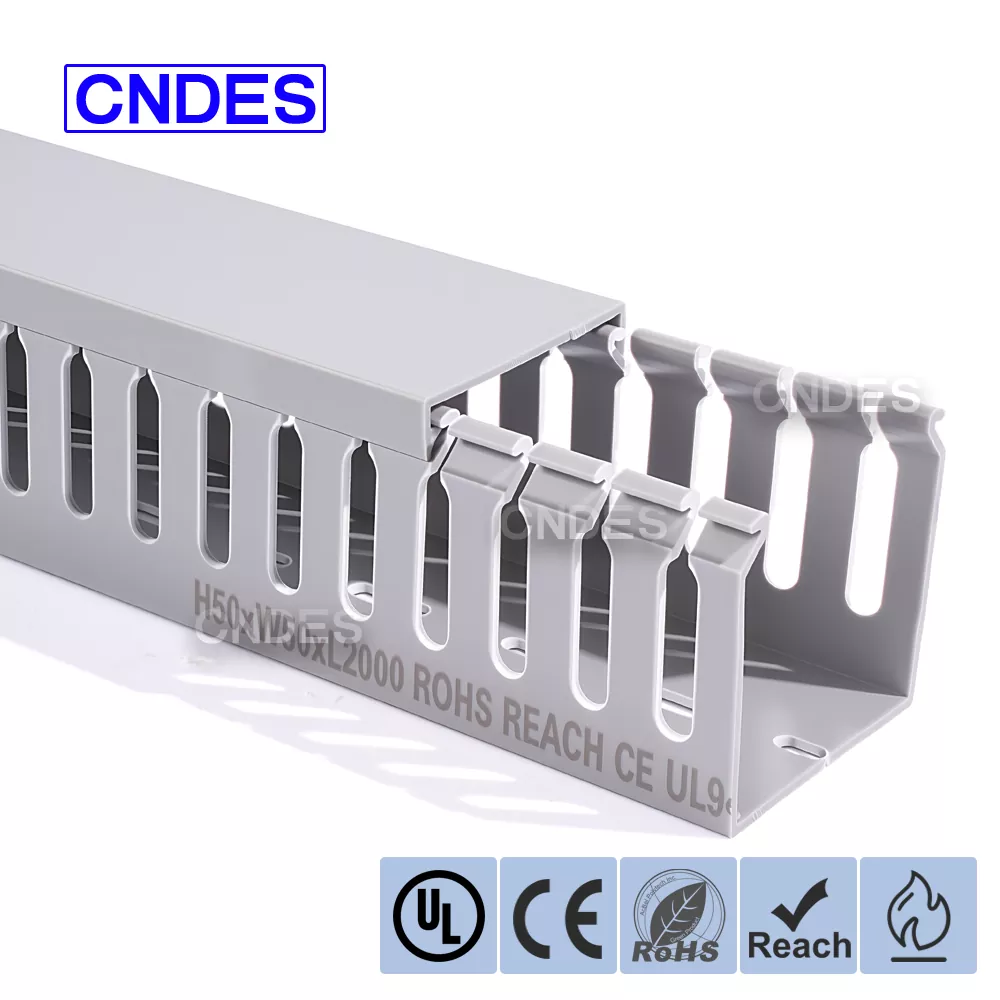

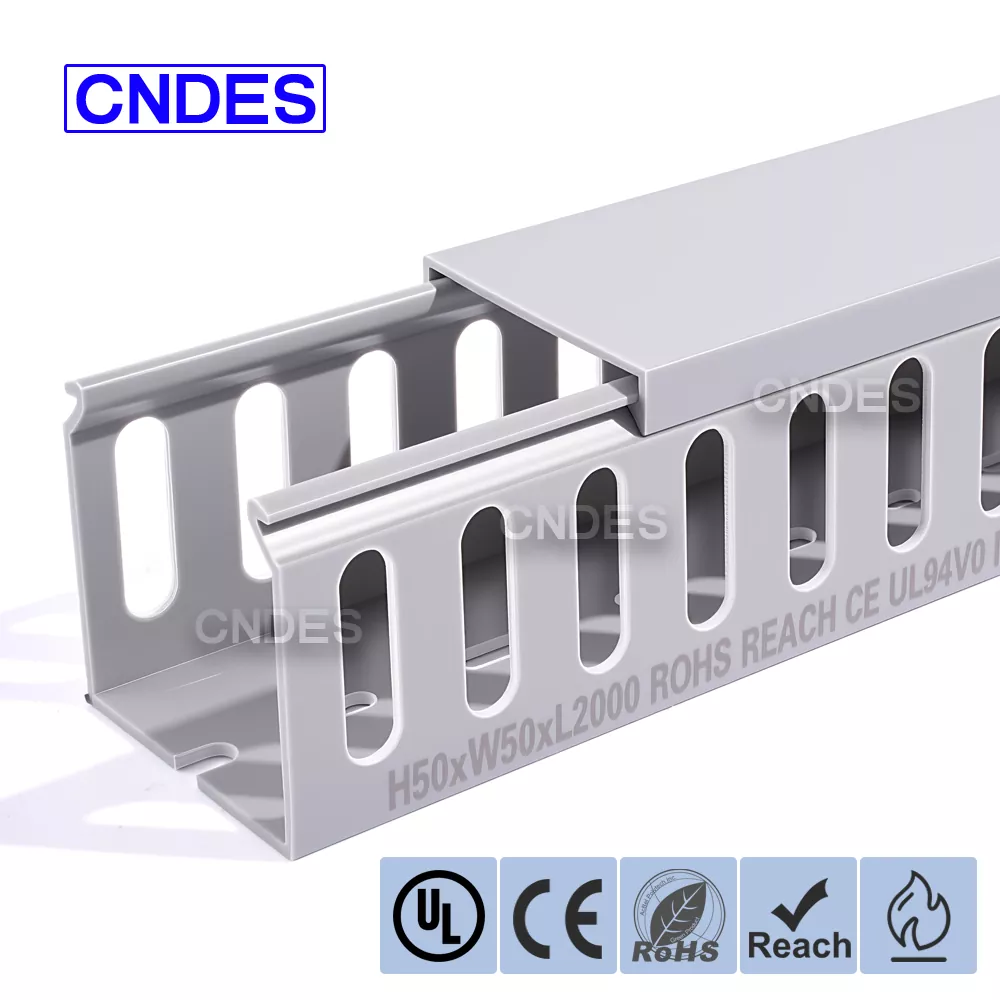

Conductă de cablare tip deget din PVC cu fante 50×50

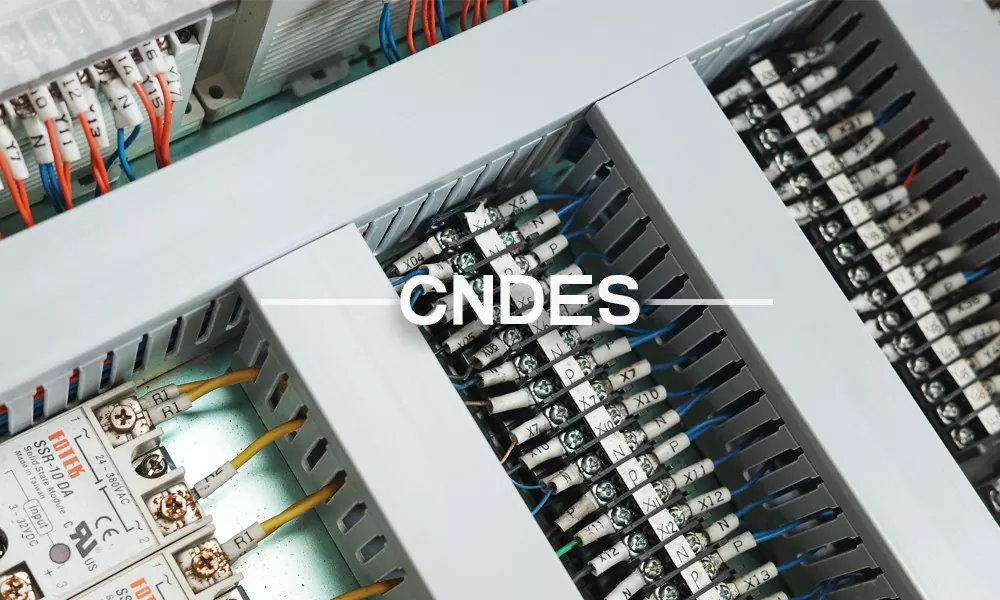

Conducta de cablare tip deget din PVC cu fante 50×50 personalizată este proiectată pentru organizarea eficientă a cablurilor în panouri electrice, dulapuri de automatizare și sisteme de control industrial. Dispunând de un profil pătrat echilibrat și fante deschise de tip deget, această conductă de cablare permite ramificarea rapidă a cablurilor, rutarea curată și întreținerea ușoară.

Fabricat de CNDES, un producător și furnizor profesionist de canale de cablare din PVC din China, acest model este utilizat pe scară largă în aplicații care necesită flexibilitate, siguranță și durabilitate pe termen lung.

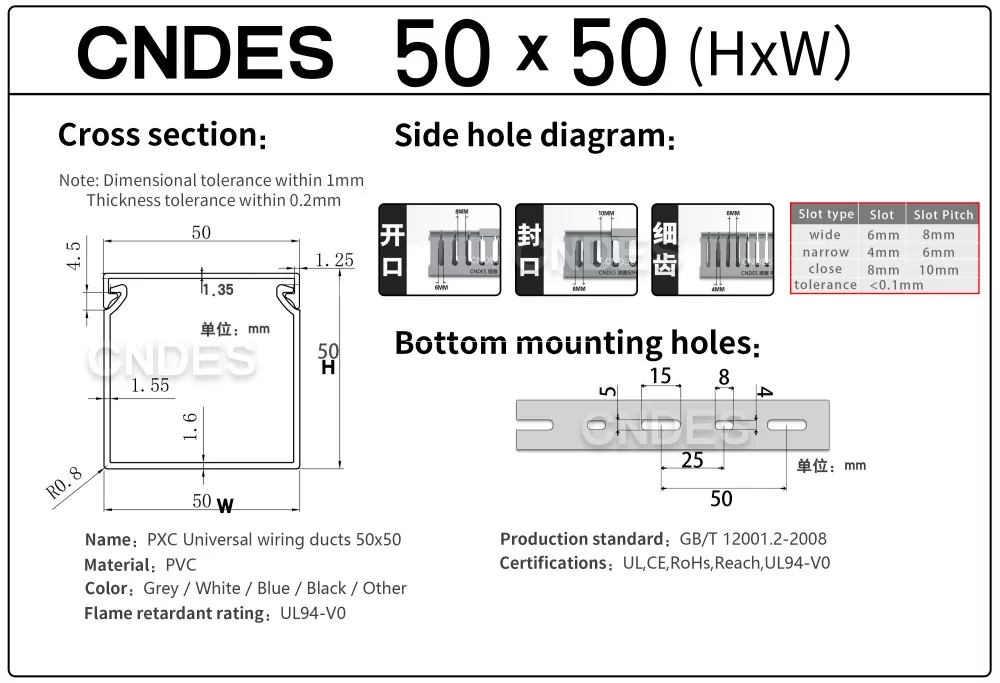

50*50-Document cu specificații

Instrucțiuni de utilizare

1.Pregătirea înainte de instalare

Înainte de instalare, selectați dimensiunea adecvată a conductei și lățimea fantei în funcție de cantitatea cablului, diametrul cablului și mediul de instalare, cum ar fi spațiul disponibil și temperatura de funcționare.

De exemplu, modelele de fante înguste cu degete sunt potrivite pentru zonele componente cu densitate mare, în timp ce fantele mai largi permit rutarea mai ușoară a fasciculelor de cabluri mai mari.

Când instalați conducta de cablare tip deget din PVC cu fante de calitate 50×50, planificați în avans traseul cablului și marcați pozițiile de montare pe pereți sau în interiorul dulapurilor electrice. Evitați zonele cu margini ascuțite, vibrații excesive sau temperaturi ridicate.

Utilizați o bandă de măsurare și un marker pentru a asigura o poziționare precisă și o rutare lină.

Pregătiți uneltele necesare, inclusiv o șurubelniță, un burghiu electric (dacă este necesară găurirea), un nivel și unelte de tăiere, cum ar fi un ferăstrău sau un tăietor dedicat canalelor de cablare.

2.Securizarea șinei de bază

Dacă montați pe un perete sau un dulap, utilizați un burghiu electric pentru a găuri în punctele marcate. Introduceți ancore de expansiune sau ancore din plastic. Asigurați-vă că diametrul găurii de foraj se potrivește cu dimensiunea ancorei pentru a preveni instabilitatea din găurile supradimensionate. Aliniați șina de bază a conductei de cablu din PVC cu degete cu punctele de montare și strângeți șuruburile folosind o șurubelniță pentru a vă asigura că șina este sigură și nu se clătina. Acordați prioritate utilizării găurilor de montare pre-găurite ale conductei. Dacă sunt necesare puncte de fixare suplimentare, găuriți singuri. Utilizați un nivel pentru a verifica alinierea orizontală a canalului de bază, prevenind dificultățile legate de instalarea ulterioară a plăcii de acoperire sau de înclinarea cablului. După reglare, strângeți din nou șuruburile pentru a preveni deplasarea.

3.Organizarea și inserarea cablurilor

Înainte de a introduce cablurile, grupați-le în funcție de funcție - cum ar fi cablurile de alimentare, cablurile de semnal sau cablurile de date - și etichetați-le dacă este necesar. Verificați dacă diametrul cablului este compatibil cu lățimea fantei.

Introduceți ușor cablurile prin fantele laterale sau prin deschiderile de capăt ale conductei de cablare tip deget din PVC de înaltă performanță 50×50, evitând tragerea excesivă care poate deteriora izolația cablului.

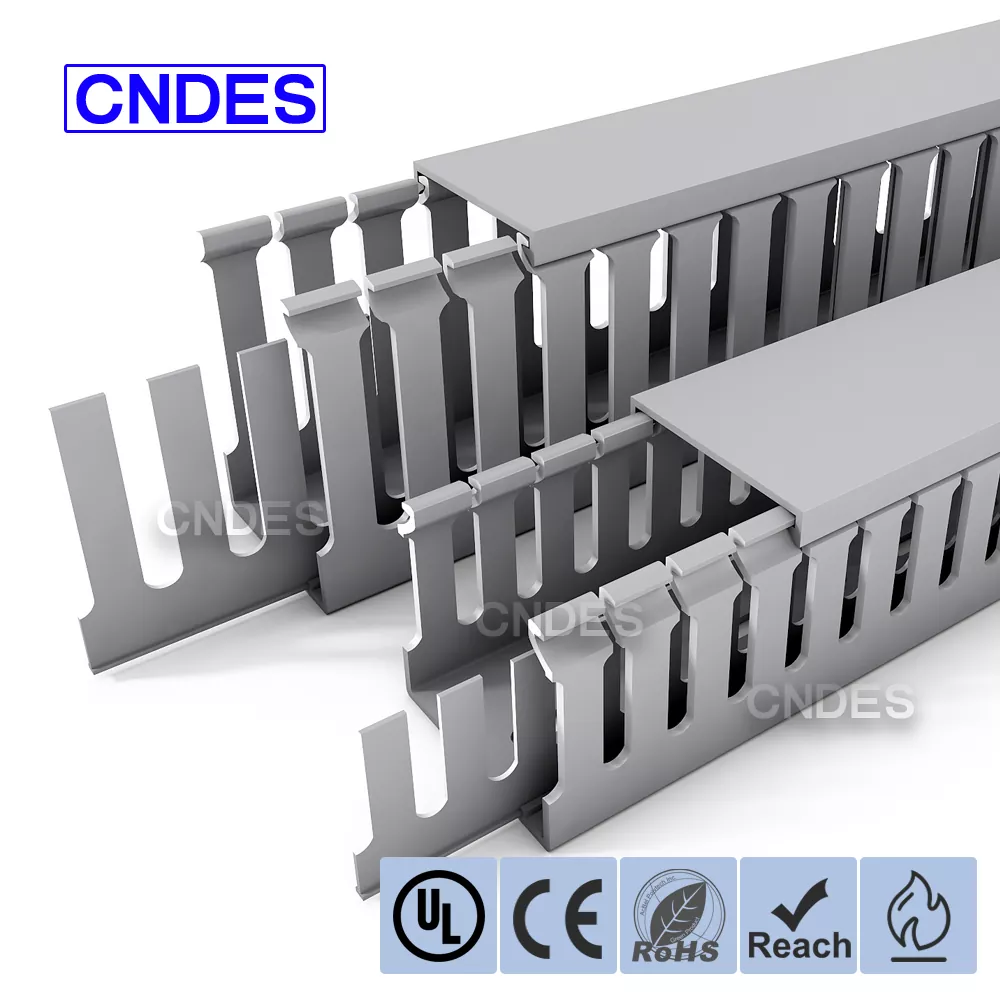

Pentru cablurile mai mari, „degetele” individuale ale fantelor pot fi îndepărtate de-a lungul liniilor pre-tăiate sau tăiate folosind unelte de tăiere pentru a crea deschideri mai largi.

Aranjați cablurile în straturi pentru a îmbunătăți organizarea și întreținerea viitoare. O practică obișnuită este să plasați cablurile de alimentare în partea de jos și cablurile de semnal pe stratul superior pentru a reduce interferența.

4. Instalarea plăcii de acoperire

Aliniați placa de acoperire cu canalul de bază, asigurându-vă că marginile plăcii de acoperire se cuplează complet cu clemele canalului de bază sau canelurile de glisare. Pentru plăcile de acoperire glisante, glisați-le de la un capăt; pentru tipurile cu clips, apăsați până când se blochează în poziție. Apăsați ferm placa de acoperire pentru a o fixa strâns pe canalul de bază. Pentru canalul de cablare tip deget din PVC cu fante, rotiți placa de acoperire în poziția blocată. Inspectați placa de acoperire pentru a se nivela pentru a preveni ridicarea localizată care ar putea permite pătrunderea prafului. Verificați că placa de acoperire este fixată fără goluri pentru a preveni pătrunderea prafului sau a obiectelor străine în interiorul conductei. Dacă este necesară o etanșare îmbunătățită, aplicați etanșant pe marginile plăcii de acoperire (selectați un adeziv compatibil cu PVC).

5. Manipularea scenariilor speciale

Când instalați pe suprafețe verticale, selectați huse cu design anti-alunecare (de exemplu, tampoane de cauciuc sau tipuri de întărire cu închidere) pentru a preveni alunecarea. Inspectați periodic canalul de cablare tip deget din PVC cu fante instalat vertical pentru a vă asigura că capacele rămân sigure împotriva slăbirii gravitaționale. În spații înguste, tăiați conductele la lungimi adecvate (folosind unelte de tăiere specializate pentru a menține marginile curate și întinse). După tăiere, inspectați marginea tăiată pentru ascuțire. Slefuiți cu hârtie abrazivă dacă este necesar pentru a preveni rănirea cablului sau a operatorului. Dacă temperaturile ambientale se apropie de limita superioară de temperatură a conductei (de exemplu, 50°C sau 85°C), selectați un model rezistent la temperaturi ridicate sau implementați măsuri suplimentare de disipare a căldurii. De exemplu, rezervați spațiu de ventilație în jurul conductei sau instalați ventilatoare de răcire.
